Fotogrammetria Aerea con Drone

 La fotogrammetria digitale è la tecnica di rilievo che consente di ottenere informazioni metriche e geografiche, forma e posizione,
di oggetti tridimensionali, come terreni ed edifici mediante la elaborazione di immagini fotografiche digitali.
Può essere impiegata con ottimi risultati nel caso di rilievi aventi una grande estensione ottenendo un modello metricamente completo, rispondente alla realtà e georiferito.

Il punto è l’entità fondamentale su cui si fonda il metodo di rilievo fotogrammetrico.

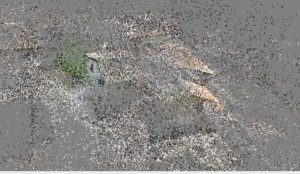

Il riconoscimento di punti cosiddetti “omologhi” nei fotogrammi, infatti, ne consente l’allineamento e la successiva elaborazione di un modello
a “nuvola di punti”: un modello in cui ogni punto è univocamente determinato da tre coordinate spaziali X, Y, Z e da tre coordinate di colore RGB.

L’applicazione ai droni opera attraverso la creazione di modelli digitali del terreno e ortofoto, e produce rilievi architettonici di infrastrutture ed edifici per la creazione di nuvole di punti e successivi modelli 3D.

Attualmente la fotogrammetria rappresenta una delle tecniche di acquisizione dei dati del territorio tre le più affidabili, economiche e precise,
molto utile anche nelle analisi del cambiamento del territorio.
La fotogrammetria mediante l’utilizzo del drone ha diverse applicazioni tecniche: ortofoto, rilievi geologici, servizi topografici con drone,

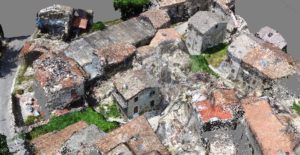

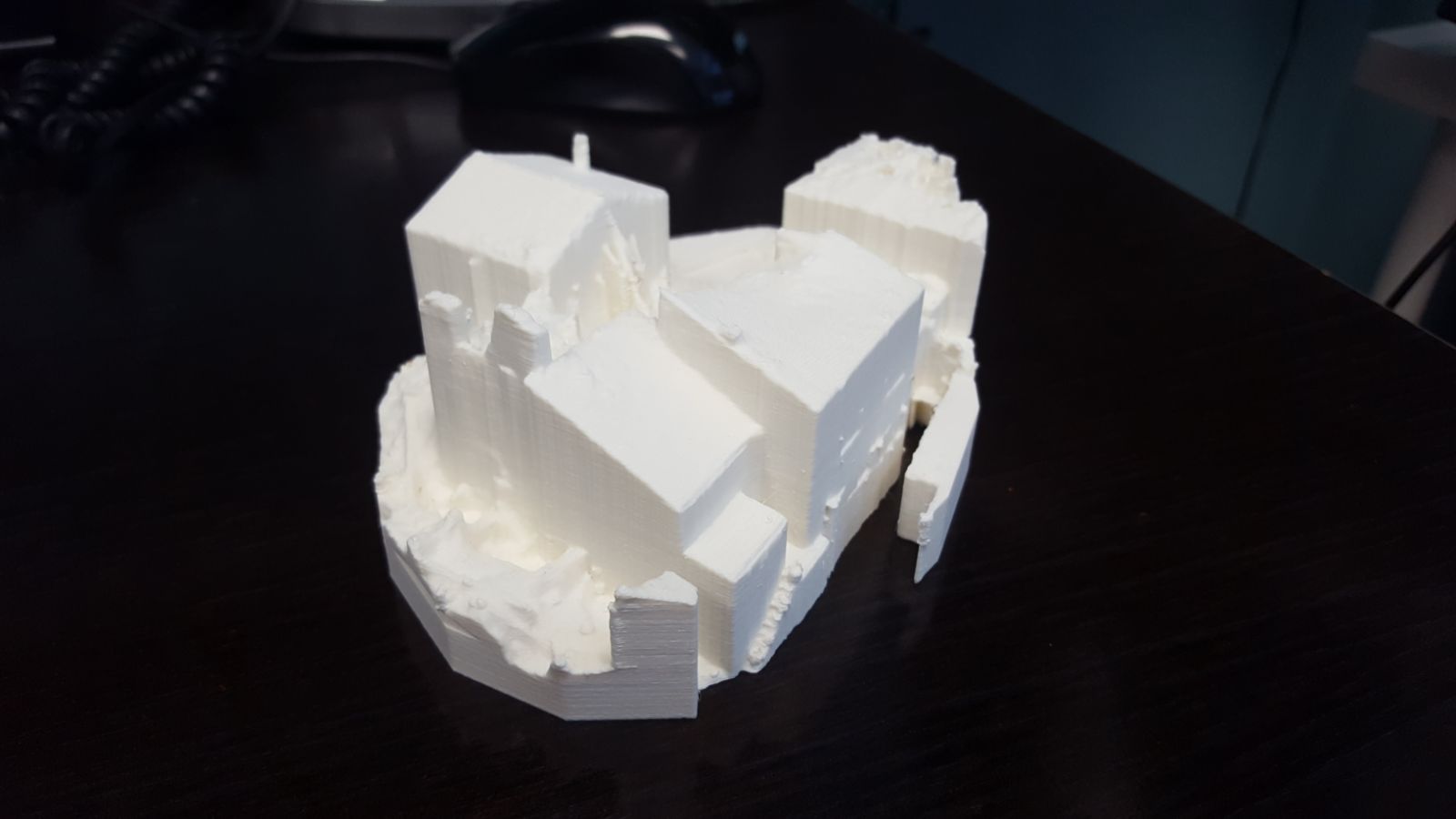

modelli 3D (ricostruzioni nuvole di punti, curve di livello), mappatura cantieri e territori, rendering edifici, monitoraggio siti con dissesto
idrogeologico, rilievi di edifici post-sisma    .

SETTORI SPECIFICI FOTOGRAMMETRIA:

• Ortofoto georeferenziata di un sito:

Una ortofoto o ortofotografia è una fotografia aerea che è stata geometricamente corretta (cioè che ha subito procedimento di ortorettifica) e georeferenziata in modo tale che la scala di rappresentazione della fotografia sia uniforme, cioè la foto può essere considerata equivalente ad una mappa.

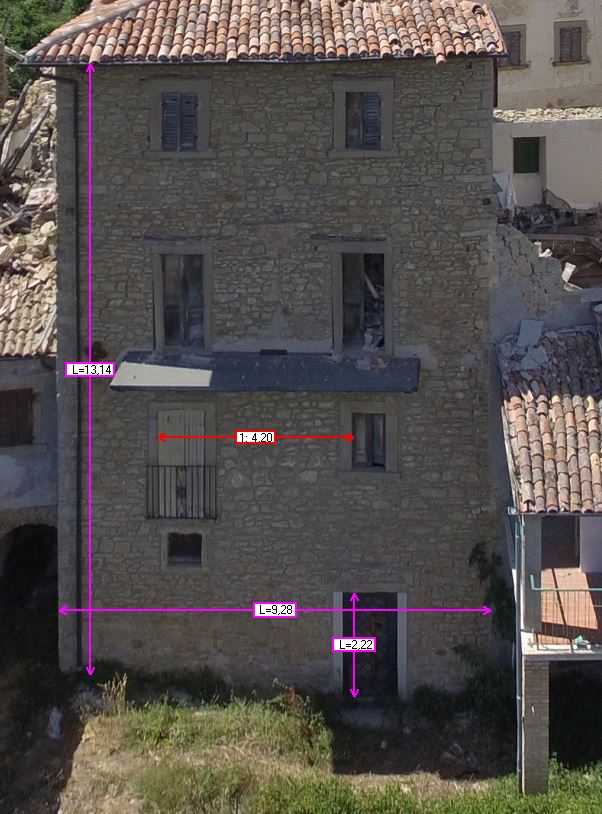

• Fotoraddrizzamenti e rilievi prospettici di zone non raggiungibili da terra:  Utili a ripridorre immagini geometricamente corrette e scalate, in modo da riprodurre elaborati tecnici in formati CAD (dxf)

fotoraddrizzamento Scalato ( file fornito in formato CAD- dxf)

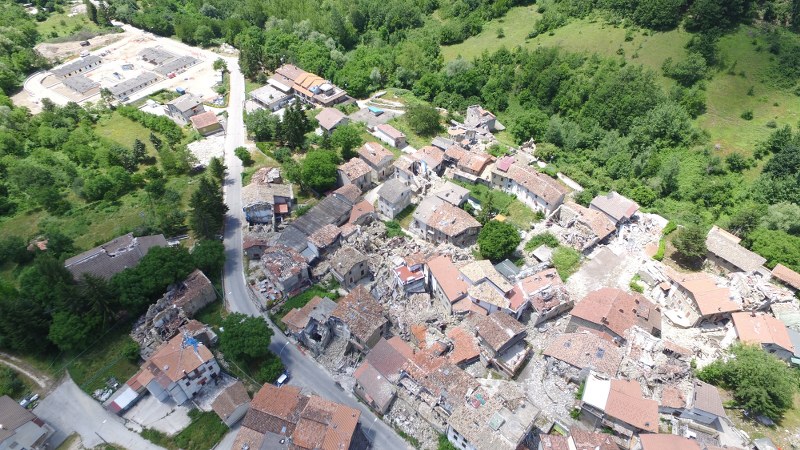

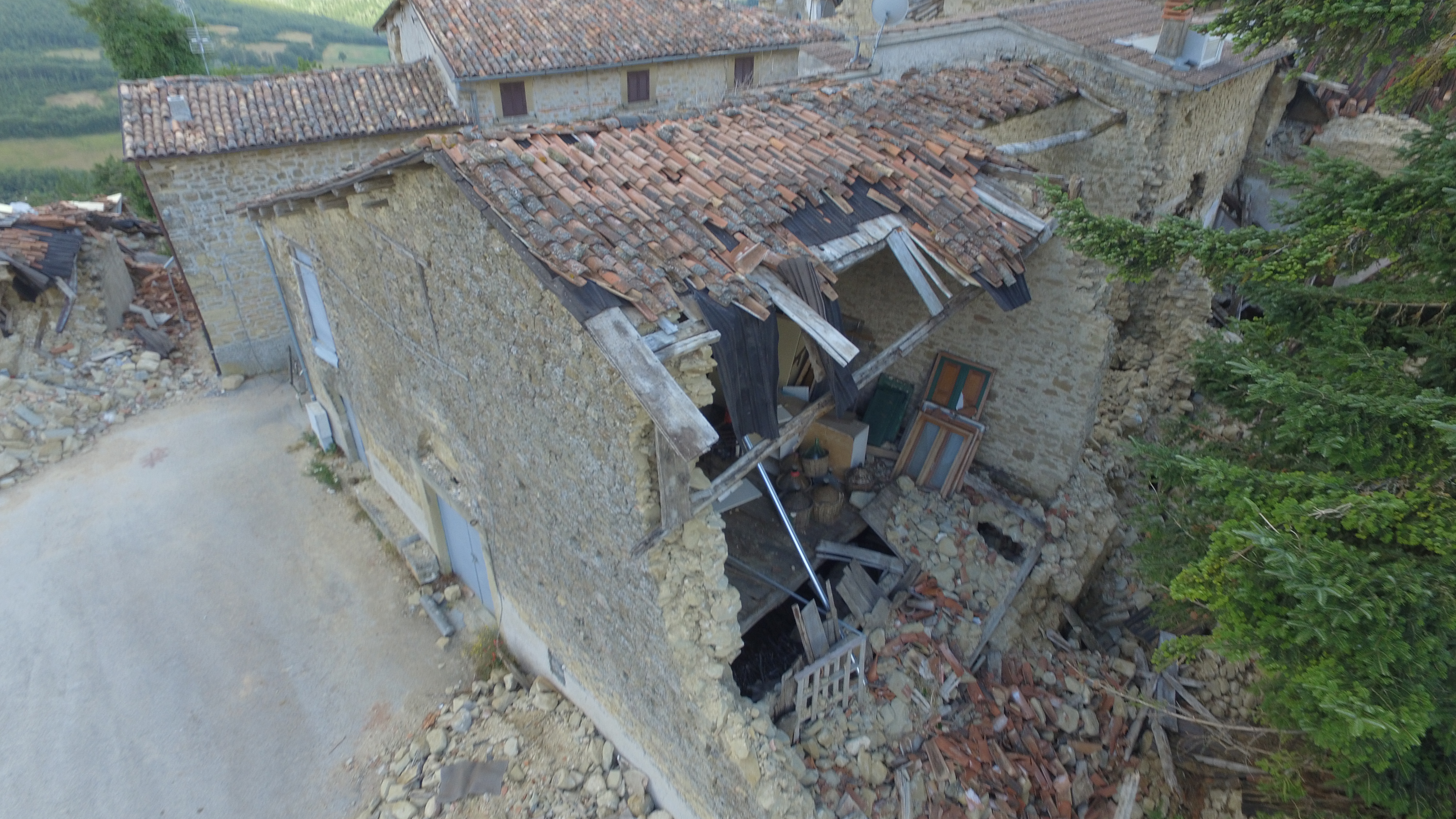

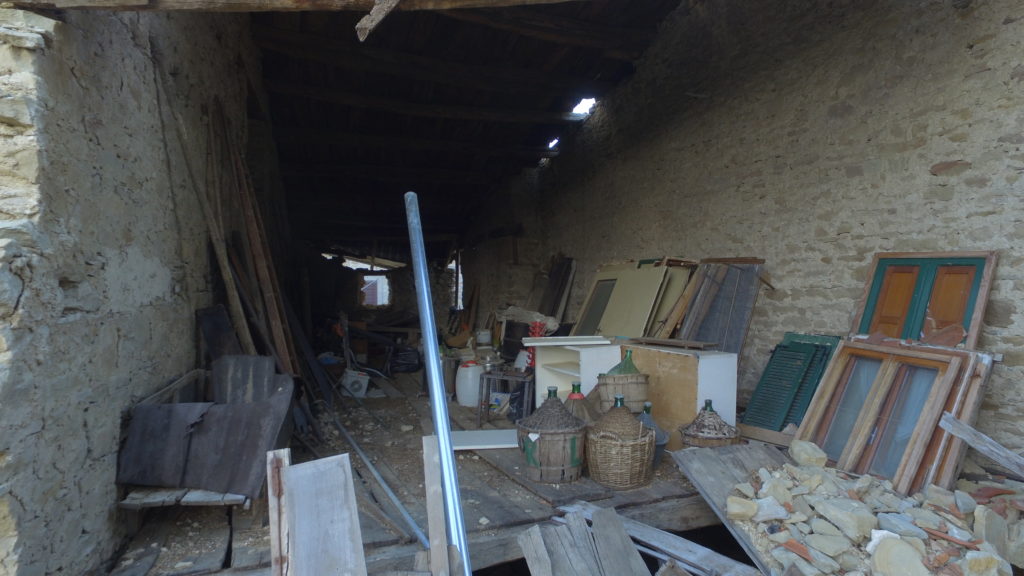

• Rilievo siti ed edifici post-sisma ( per aree non accessibili ed edifici inagibili)

•





• Gestione e controllo delle attività di demolizione di fabbricati

Con la loro diffusione i droni hanno spinto lo sviluppo di software applicativi per la fotogrammetria a livelli straordinari in termini di risoluzione e precisione planimetrica e altimetrica.
In particolare: portando in volo fotocamere ad alta risoluzione (12Mpx) e potendo scattare immagini geolocalizzate (GPS a bordo) riusciamo ad avere una mappatura del terreno sottostate con una precisione centimetrica.
Le ortofoto che otteniamo sono strumenti importantissimi di lavoro per studi tecnici e per coloro i quali si occupano di territorio.
Sono vere e proprie mappe misurabili su cui progettare lavori di messa in sicurezza dopo sismi o eventi franosi o di altro genere oppure per la regolare
manutenzione.

Come operiamo
L’area da coprire nella rilevazione viene elaborata da un computer il quale crea  un piano di volo automatico che viene poi eseguito dal drone.
Il volo e gli scatti fotografici sono totalmente automatici garantendo una copertura perfetta dell’area d’interesse.
Le immagini scattate si sovrappongono una con l’altra del 70% dando così al software la possibilità di sviluppare gli algoritmi necessari per creare i modelli 3D del terreno (nuvola di punti) .

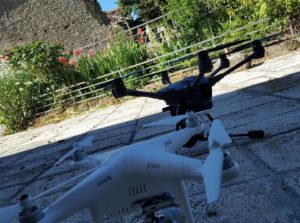

La flotta

ALDAN01 :  Quadricottero dotato di fotocamera ad alta risoluzione (12Mpx) e video Full HD

COBHAM01: Esacottero dotato di fotocamera ad altissima risoluzione ( 20Mpx) e video ultra HD (4K)

Le attuali regolamentazioni ENAC richiedono che per compiere Operazioni Specializzate l’operatore debba aver ricevuto da parte di ENAC
una abilitazione per ogni tipo di scenario operativo. Siamo Operatore Autorizzato ENAC . RIF. 9108
